产品描述

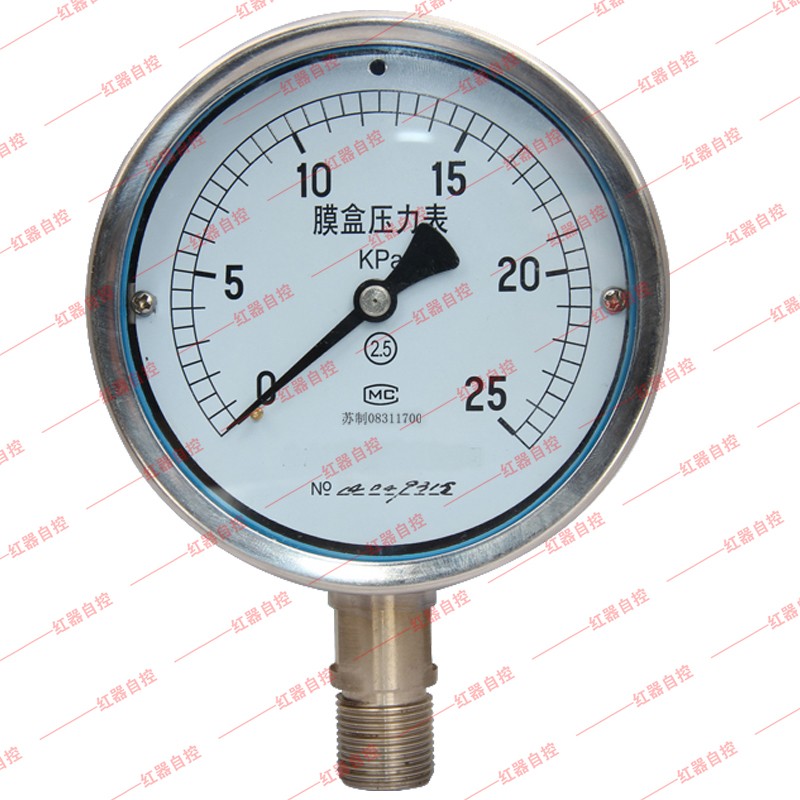

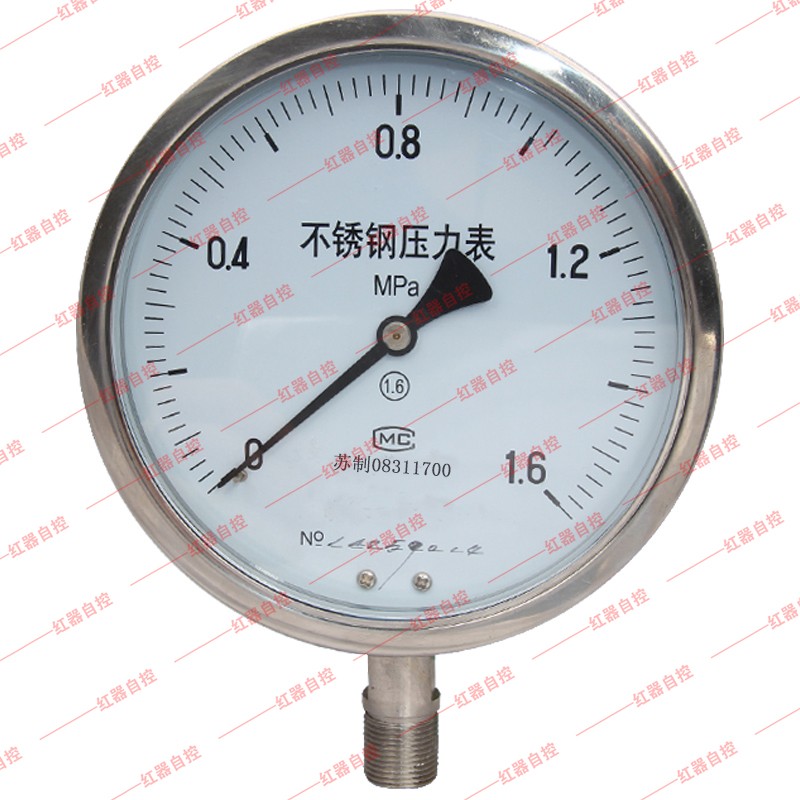

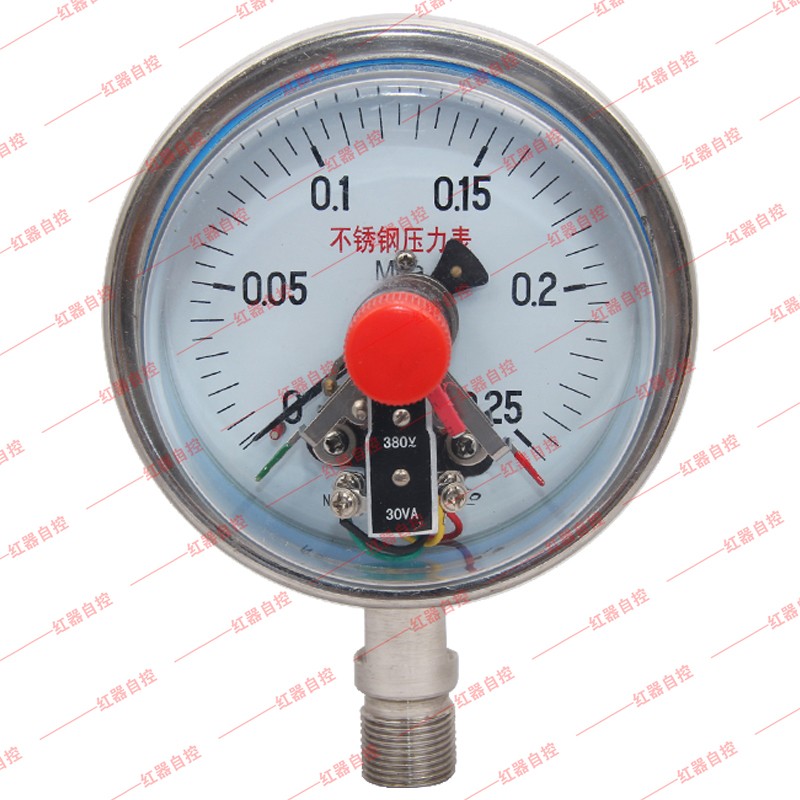

不锈钢压力表	不锈钢电接点压力表	不锈钢膜盒压力表

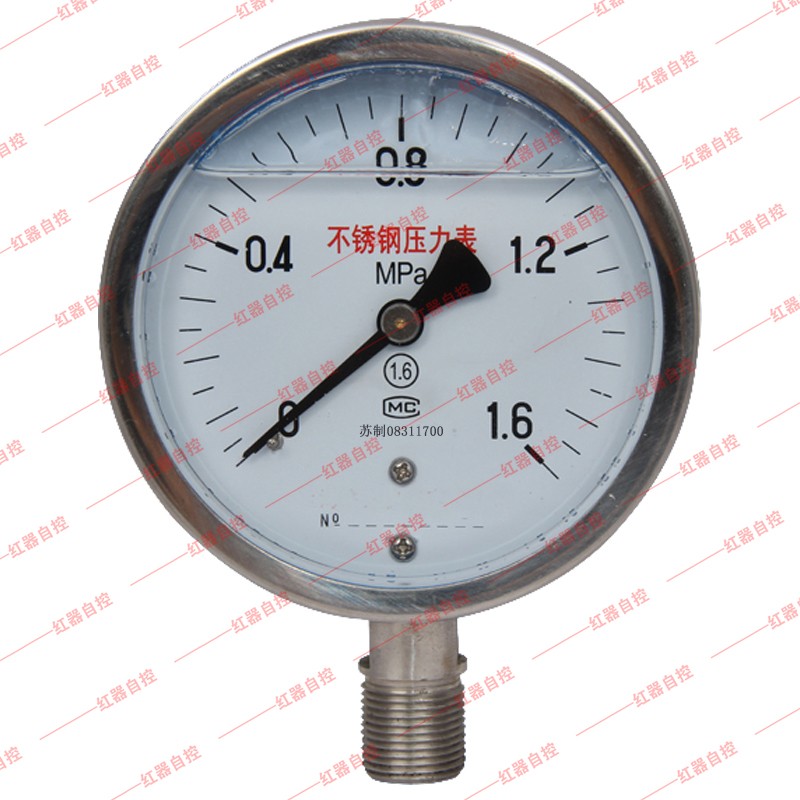

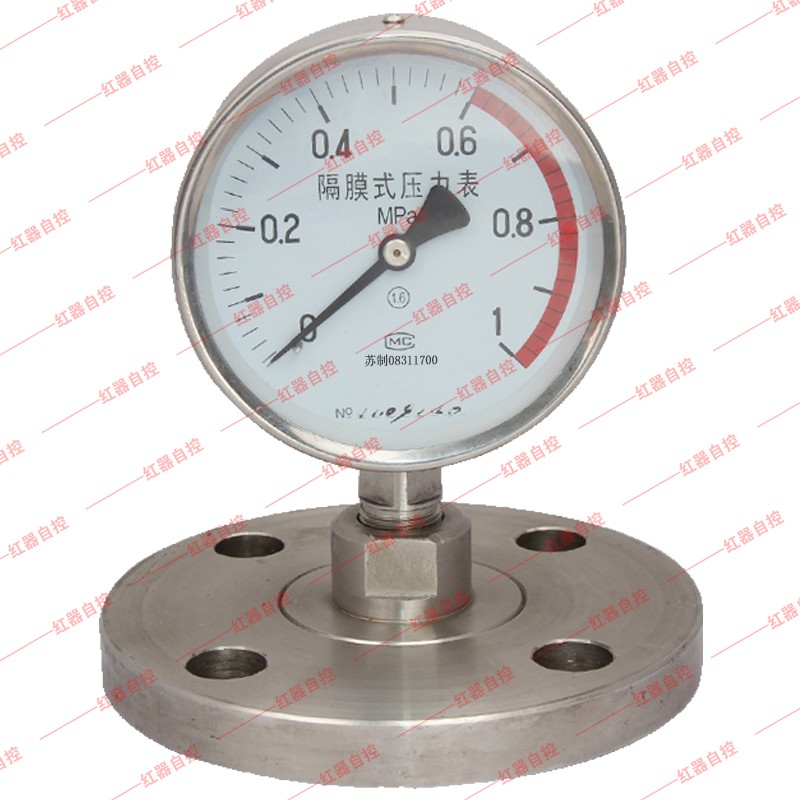

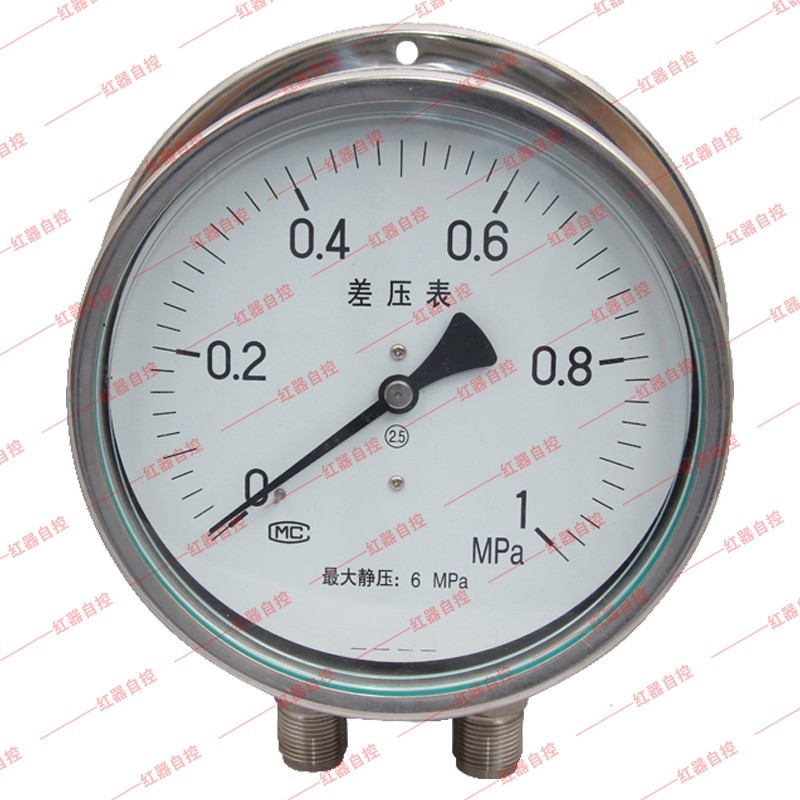

不锈钢耐震压力表	不锈钢差压表	法兰式不锈钢压力表

不锈钢压力表采用直接接触式接头和感压元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，结构为全密封型，不锈钢压力表具有较强的防被测介质腐蚀和抗环境腐蚀的能力。同时还可以定制成隔膜式、电接点式、差压式和法兰式。主要适用于腐蚀性较强的适合不锈钢元件检测的介质和恶劣的外部腐蚀环境中，不锈钢压力表广泛应用于石油、化工、冶金等工业。

不锈钢压力表型号	Y-60B	YN-60B	Y-100B	YN-100B	Y-150B	YN-150B
不锈钢压力表精度等级	2.5		1.6
不锈钢压力表测量范围 MPA	0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4
不锈钢压力表接头螺纹	M14X1.5Z/4"(NPT)G1/4"		M20X1.5Z/2(NPT)G1/2"G3/8"
不锈钢压力表环境温度	-40～70℃
不锈钢压力表环境振动频率	不大于25HZ
环幅	不大于1MM

结构原理
不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
压力表通过表内的不锈钢敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将弹性形变传导至指针，引起指针转动来显示压力。
对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

主要技术指标
1。精度等级：±1.0%；±1.6% ；±2.5%。
2。表壳直径：60mm；100mm ；150mm ；200mm。
3。表壳材质：304不锈钢，316不锈钢。
4。表壳形式：安全壳构造，隔板装置后释放
5。弹性元件及接头体材质：304； 316，弹性元件与接头体氩弧焊接。
6。机芯材质： 304不锈钢，316不锈钢。
7。接头螺纹：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。
8。测量范围：－0.1~0 MPa或,0.1~160 MPa
9。指针：普通
10。表玻璃：有机玻璃、安全型双层玻璃
11。耐震型充填材质甘油98%（可选择硅油、氟油或其它类别）
12。使用环境温度：1）-25~70℃(外壳内充液)2）-40~70℃(外壳内不充液)
13。温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
14。抗工作环境振动：V·H·4级(外壳内充液)　V·H·3级(外壳内不充液)
15。重量：0.2kg (Y-50)，0.35Kg(Y-60)，0.55Kg(Y-75)，0.85Kg(Y-100)，0.95kg (Y-150)

不锈钢压力表安装方式

压力表直接安装式仪表的主要安装尺寸。具体如图和下表所示。

外客公称直径D（mm）	接头尺寸(mm)
d	L	d 1
60	M14×1.5	14	5
100	M20×1.5	20	6
150
200
250
注：当对仪表接头螺纹有特殊要求时，用户与厂商协商解决
