产品详细介绍
卫生卡箍型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
HQ3051卫生卡箍型压力变送器
产品特点：
具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。
技术参数
：测量介质 | 气体、液体、油等与316兼容的介质 |
测量形式及范围 | 表压（G）---zui大(0～120)MPa, zui小(0～1)KPa |
绝压（A）---zui大(0～120)MPa, zui小 (0～10)KPa |
负压（B）---zui大(-0.1～40)MPa, zui小(-0.2～0.2 )KPa |
精度等级： | 0.1、 0.25、 0.5 |
过载能力： | 量程的2～20倍 |
长期稳定性： | 小于0.25%FS/年，小于0.5%FS/年 |
供电电源： | 15～36 VDC（标定电压24VDC） |
输出信号： | (4～20)mA（二线制）HART通讯 |
显示方式： | 4位LCD显示 |
操作方式： | 自带2位轻触摸按键 |
零点量程迁移 | 直接通过按键对零点、量程进行迁移 |
工作温度： | （-40～80）℃ 补偿温度：（-20～70）℃ |
过程连接： | M20×1.5外螺纹或用户注明 |
隔离膜片材料： | 1Cr18Ni9Ti |
外壳材料： | 合金铝 |
防护等级： | IP65 |
零点和量程调节:
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。
产品选型
| HQ3051- | 压力变送器 |
| 连接方式 | A | 直装式 |
| B | 法兰直装式 |
| C | 卡箍直装式 |
| G | GP夹装式 |
| 规格范围 | 1 | 0-0.6~6KPa |
| 2 | 0-4~40KPa |
| 3 | 0-40~200KPa |
| 4 | 0-160~700KPa |
| 5 | 0-0.4~2.0MPa |
| 6 | 0-1.6~7.0MPa |
| 7 | 0-4~20MPa |
| 8 | 0-4.0~40MPa |
| 9 | 0-10-60MPa |
| 10 | -0.1-0MPa |
| 11 | -100kpa~100kpa |
| 输出方式 | E1 | 二线制(4～20)mA |
| E2 | HART协议输出 |
| E3 | RS485协议 |
| E4 | 1-5V低功耗 |
| E5 | 其它注明 |
| 显示方式 | D1 | 无显示（默认） |
| D2 | 液晶数字显示 |
| D3 | 液晶百分比显示 |
| D4 | 数码管显示 |
| 膜片材质 | M | 316L |
| D | 钽 |
| F | 四氟 |
| HB | 哈氏合金B |
| HC | 哈氏合金C |
| 供电方式 | T | 光伏供电 |
|
| 3.6V电池供电 |
| DC | DC 24V |
| AC | AC 220V |
| 防爆形式 | N | 无防爆要求 |
| D | 隔爆型EXd II CT6 |

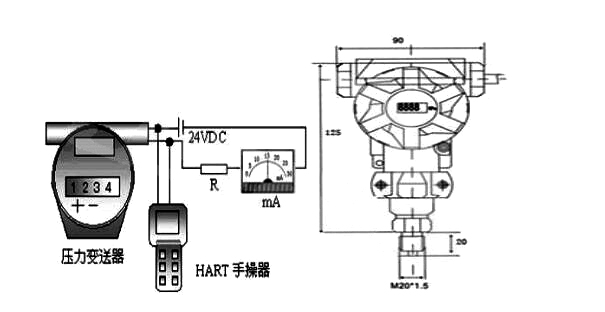

外形尺寸

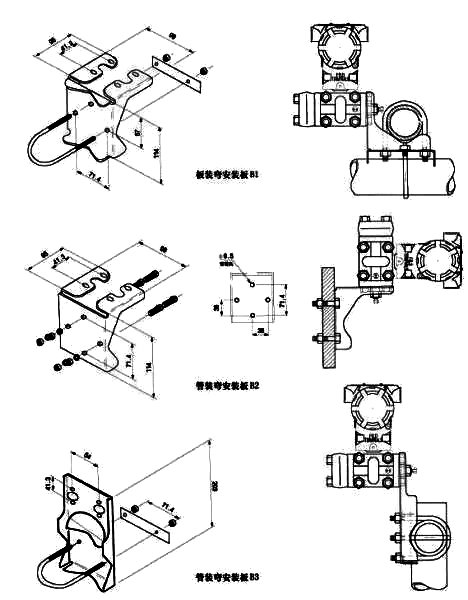

安装示意图
