产品描述

产品描述


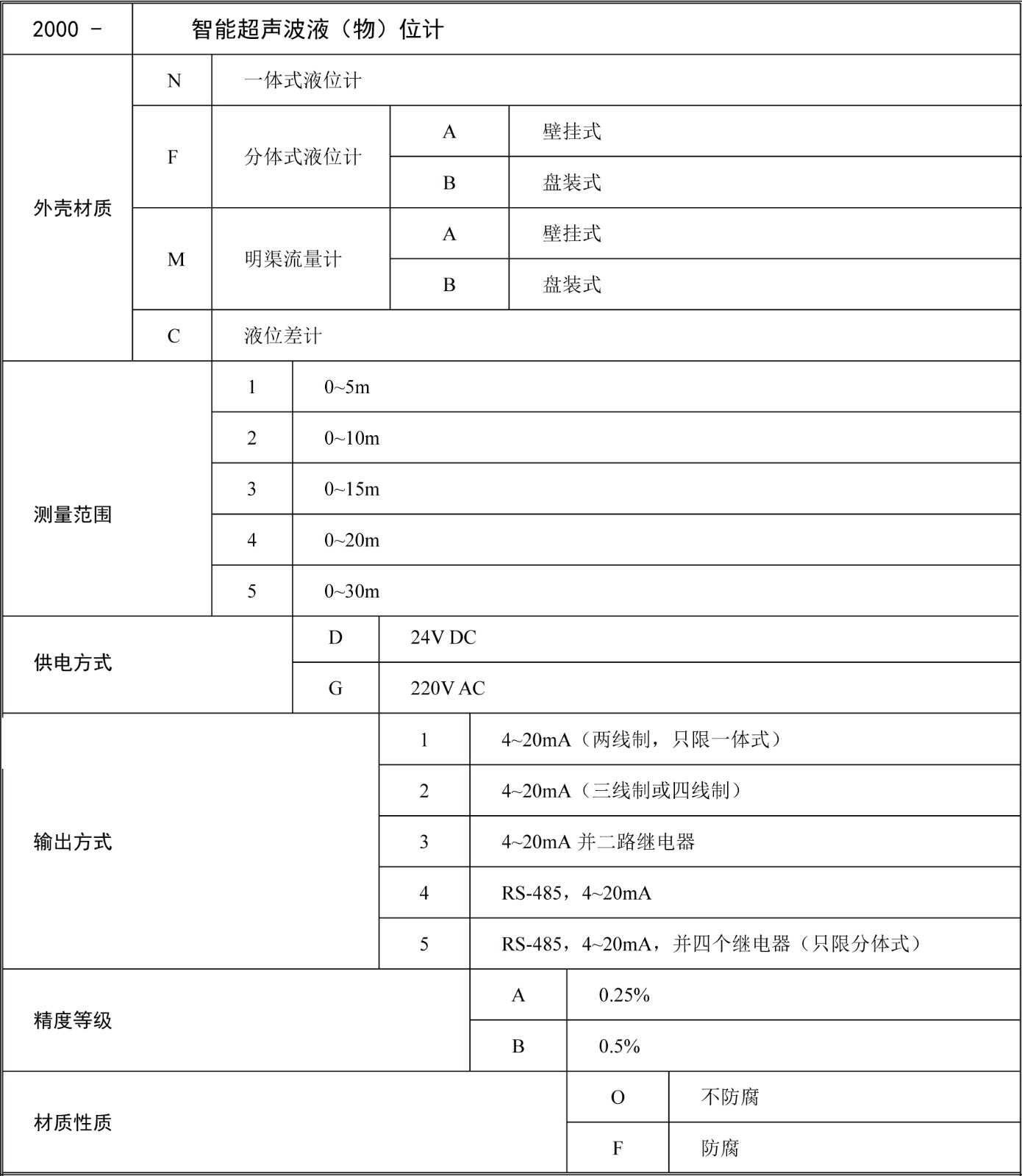

N型一体式超声波液位计广泛用于罐体、水池、水库的液位和体积无接触式测量	F型外贴式超声波液位计用于现场读取数据及安装有困难的工况罐体、水池、水库的液位和体积无接触式测量

E型防爆式超声波液位计用于易燃易爆等需要防爆的工况的测量	W型外贴式超声波液位计用于密封容器的测量

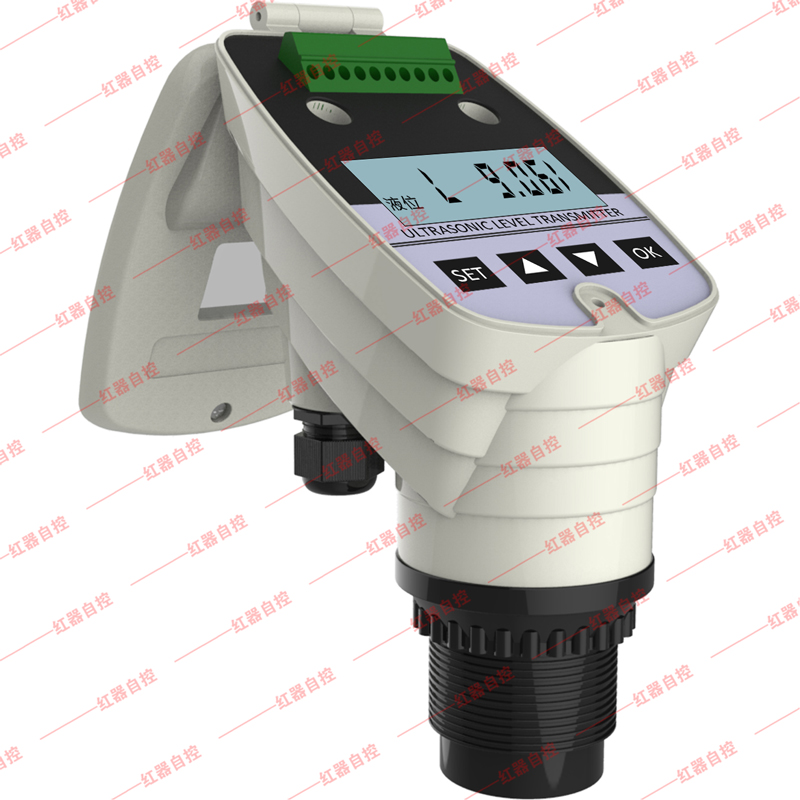

一体式超声波液位计

一体式超声波液位计广泛用于罐体、水池、水库的液位和体积测量，也可用于明渠的流量测量。在实际使用中，很多界面无法接触，如：对测量设备产品有腐蚀(酸、碱)、对测量设备有污染的场合(下水道)，或在测量装置上产生粘附物的物质(粘合剂)。由于一体式超声波液位计测量技术基于非接触的超声波原理，所以一体式超声波液位计适合于那些无法用物理方式接触的液体及料位位置

一、超声波液位计基本参数与功能:

量程 4m、6m、8m、10m、15m、25m

传感器材质 PP、PVDF、PTFE、不锈钢(DIN1. 4571, AISI SS316Ti)

发射角 5°～ 7°

外壳材质塑料：PBT玻璃纤维，阻燃剂（DuPont¨）铝制：防尘涂层

工作温度 PP，PVDF，PTFE型：-30℃～+90℃ ；不锈钢型：-30℃～+100℃（可承受CIP 120℃可耐2小时清洁）

环境温度 -30℃～+60℃ （配SA-100编程器），-25℃～+60℃并避免阳光直射

压力（优良） 0.5～3bar(0.05～0.3MPa) 不锈钢0.9～1.1bar (0.09～0.11MPa)

密封条材料 PP型：EPDM；其它型号：FKM(VIton)

防护等级传感器：IP68（可浸入水中）；外壳：IP67(NEMA6)

供电/功耗高压型：85～255VAC/6VA；低压型：10.5～40VDC/3.6W，10.5～28VA/4VA

准确度 ±(0.2%测量距离，+0.05%量程)

分辨率测量距离：<2m: 1mm，2～5m: 2mm，5～10m: 5mm； >10m: 10mm

输出模拟输出：4～20mA,600 Ohm

触点输出：250VAC，3A

计算机：RS485（可选）

HART（可选）

显示（SAP-100）: 6位，图形，用户LCD

电气连接 2×Pg16或2～1/2”NPT；导线截面：0.5～2.5mm2

电气防护铝外壳：Class I，塑料外壳：Class II。

二、超声波液位计测量原理

超声波液位计垂直安装在液体的表面，它向液面发出一个超声波脉冲，经过一段时间，超声波液位计的传感器接收到从液面反射回的信号，信号经过变送器电路的选择和处理，根据超声波液位计发出和接收超声波的时间差，计算出液面到传感器的距离。由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。一体式超声波液位计是指探头与外壳组合在一起的超声波液位计。

三、超声波液位计安装原则

1）传感器发射面到zui 低液位的距离，应小于选购仪表的量程。

2）传感器发射面到zui 高液位的距离，应大于选购仪表的盲区。

3）传感器的发射面应该与液体表面保持平行。

4）传感器的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.3m以上。

6）若传感器发射面到zui 高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者可以将管子直接到罐底，管径大于80mm，管底留孔便于液体流入。

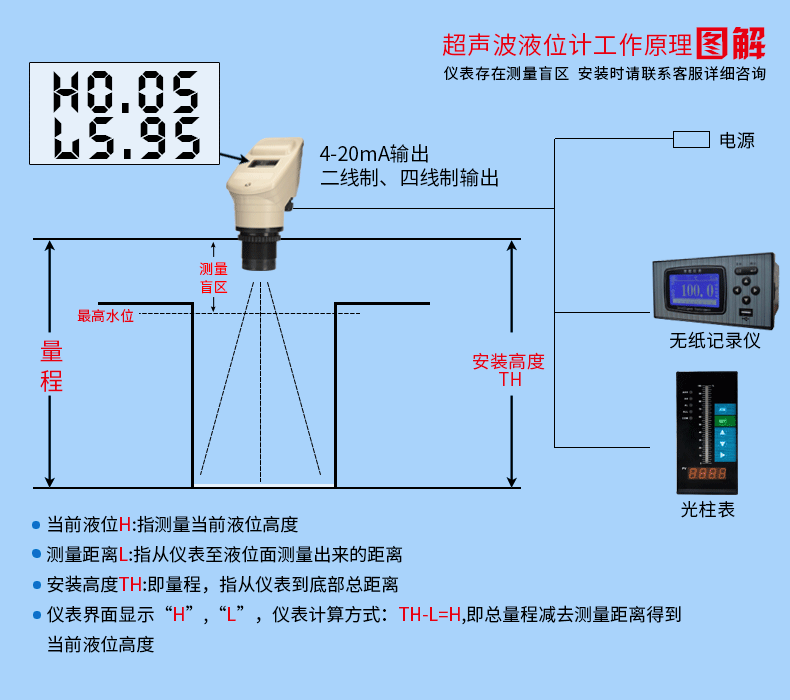

四、超声波液位计工作原理图解

五

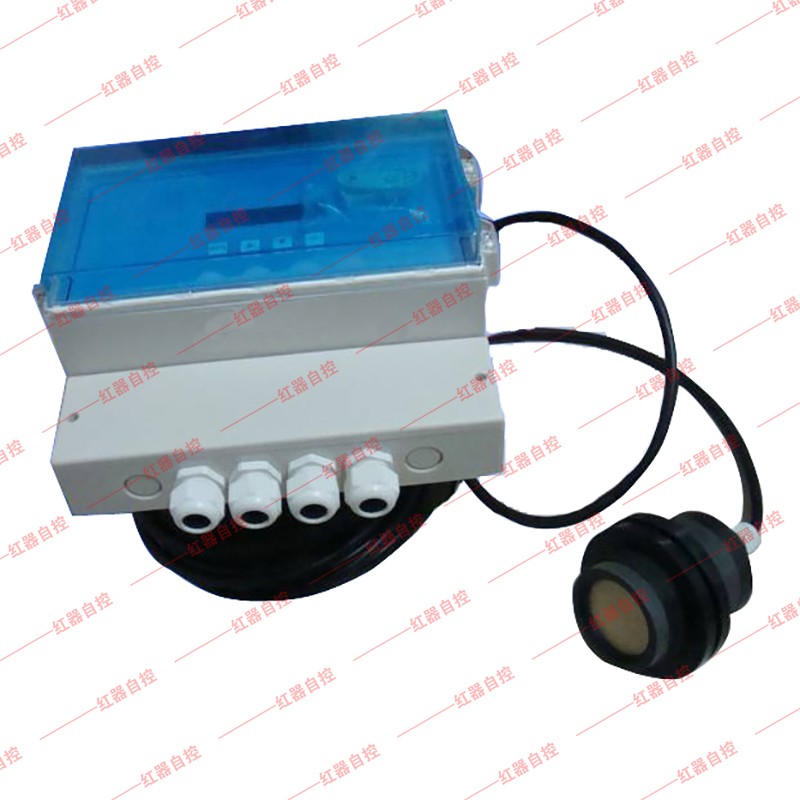

分体式超声波液位计

分体式超声波液位计盘装式和壁挂式分体机具有外形整洁明了,省略了配置标准二次表的配套问题,给安装调试提供了极大的方便等优点,尤其适合新建工程的,便于统一规划设计,如果配上就近型防腐蚀换能器能测量强腐蚀液体的液位。
一、分体式超声波液位计概述
     盘装式和壁挂式分体机具有外形整洁明了,省略了配置标准二次表的配套问题,给安装调试提供了极大的方便等优点,尤其适合新建工程的,便于统一规划设计,如果配上就近型防腐蚀换能器能测量强腐蚀液体的液位。
二、分体式超声波液位计主要参数及功能：
电    源： 220VAC和24VDC(交流直流两用）.
传输距离： 1、远传型≤300m（四线制:可以使用任何导线,只要能满足机械强度即可）.
           2、就近型≤30m(采用有线电视射频线，厂家标准配线3米).
信号输出： 4～20mA信号输出.标准通信接口232或485（注：被盗的是非标准通信接口）
控制输出： 2组4路，可以编程继电器输出
发射功率： 0～60m的任何段.
盲    区： 0.35～1.00m(盲区和发射功率成正比).
发射全角： 6°～10°（发射角的大小和发射功率成正比）.
分辩率：量程≤10m:   1mm.             量程≥10m:   10mm.
防护等级：换能器: Ip68
精    度： 0.25～0.5％.
环境温度：二   次表:-25～+55℃.
           换能器温度 1、远能型-25～+55℃.
                            2、就近型-25～+70℃.

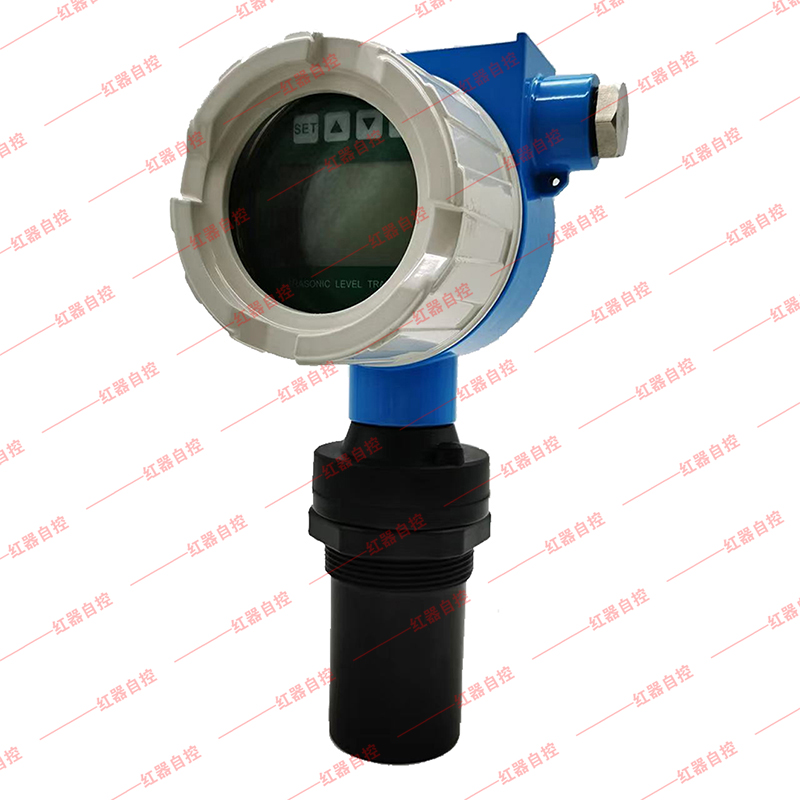

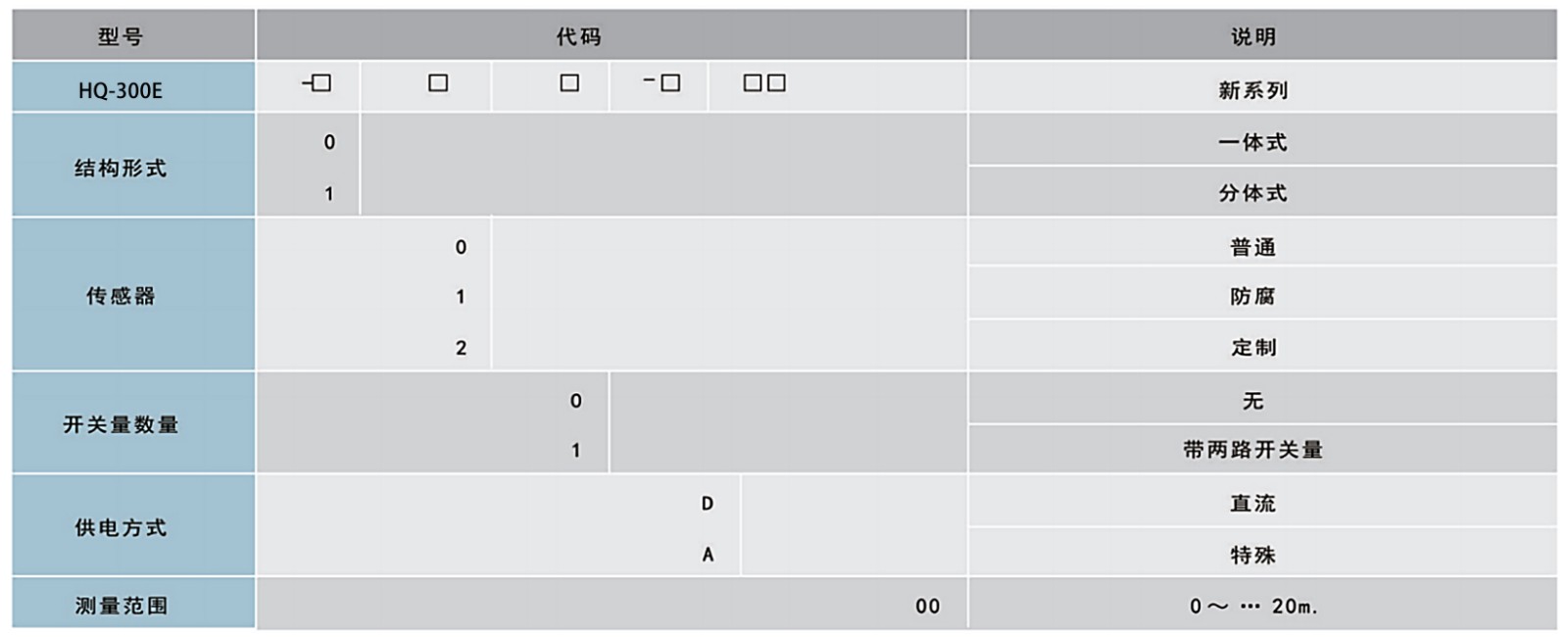

防爆式超声波液位计

特点
◆安全/采用压铸铝合金防水、防爆外壳；仪表的防爆等级达到Exd（ia）ⅡBT4。◆稳定可靠/我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件，完全可以直接替代国外进口仪表。
◆专利技术/超声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
◆精度高/我公司拥有的声波智能专利技术，使型超声波液位计的精度大大提高，液位精度达到0.3%，能够抗各种干扰波。
◆故障率低、易安装、易维护/本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。◆多种防护/仪表的防护等级达到IP65；所有的输入、输出线均具有防雷、防短路的保护功能。

技术参数
测量范围∶0～20m（各量程可设置，特殊定制）；
盲区∶0.25m～0.5m；
测距精度∶0.3%；
测距分辨率∶1mm；
压力∶3个大气压以下；
仪表显示∶自带LCD显示液位或空间距离；
模拟输出∶4～20mA四线制；
数字输出∶RS485、Modbus协议或定制协议；
供电电压∶DC24V/AC220V，防雷装置内置；
环境温度∶-20℃～+60℃；防护等级∶IP65；

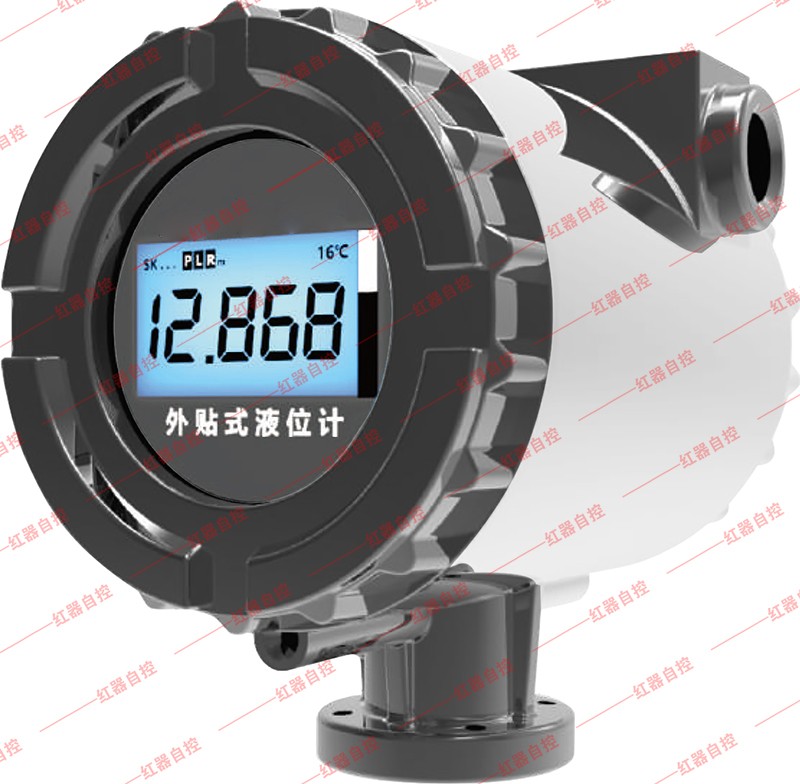

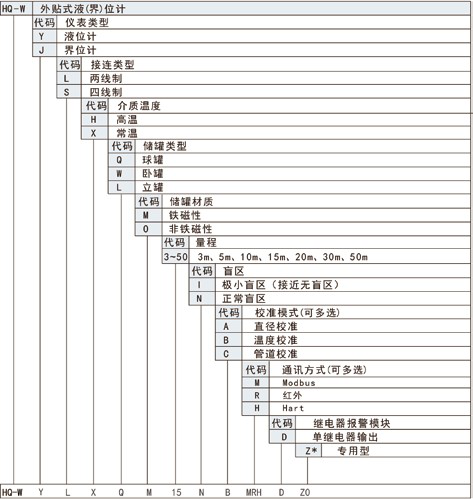

外贴式超声波液位计
外贴式液位计采用领先的数字
信号处理技术，避免了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触罐外测量。声呐传感器（探头）安装于被测容器外壁的正下方（底部），不需对被测容器开孔，安装简易，实现在线安装、调试，不影响生产。可实现对高温、高压密闭容器内的各种易燃易爆有毒等危险介质、强酸、强碱及各种纯净液体的液位进行***测量。
工作原理
外贴式液位计采用声呐测距原
理，利用外贴在容器壁外部的专用探头采集声呐信号，以专用声呐波处理技术为系统内核，采用先进的高速信号处理技术，利用陕西声科的专用算法***计算出容器内液位。计算出的液位值就地显示并输出远传信号。仪表可通过(4～ 20)mA模拟信号、HART、RS-485等接口将测量结果输出至控制中心，同时也可以通过HART、RS-485、红外等接口进行在线调试。

如图1所示，测量液位时，声呐波信号从探头发射出去，经
过液面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面高度。

功能特点
1、首创两线制
突破各种技术难关，成功研发出两线制外贴式液位计。两线制外贴式液位计实现了超低功耗，达到了工业现场两线制仪表标准，简化了现场布线要求，更利于安全防爆。
2、非接触式测量液位，安全
实现真正非接触测量，使安装维护大幅简单方便。 3、先进的自动功率控制算法，可实现微小盲区或无盲区
当液位较高时，使用较高的功率，当液位较低时，使用较低的功率，自动切换探头功率。既增大了测量量程，又减小了测量盲区。从而实现了小盲区，甚至是无盲区的测量。
4、超高测量精度，可达1‰FS
通过自带的底部界位假波抑制功能，自动功率控制算法，自动采样速率控制算法等功能大幅度的提高测量精度，在某些实用案例中***精度在1cm。
5、液位界位同时测量
可以同时测量液位和界位。可配置模拟量、485和Modbus输出为界位或液位，如图2。
6、自带底部界位假波抑制功能
在某些场合，储罐底部可能会有其他介质，其形成的分界面会影响信号的传输，从而影响正常测量。此功能会自动识别出假波，跳过假波，寻找真正的回波信号。如图3。
7、实时测量储罐温度，并远传温度信号
可实时测量储罐温度，并通过模拟量或数字量将温度信号进行远传
8、温度实时校准，提高测量精度
可实时测量储罐温度，进行一定程度的温度补偿对于常见的几种介质比如液氨，丙烯、丙烷、LPG等还可以做声速补偿，进一步提高测量精度。
9、自动校准和自诊断功能
外贴式液位计具有的自动校准功能，克服了传统液位计长时间使用后精度降低的问题。其对自身工作状态及硬件诊断功能，增加了外贴式液位计的可靠性与稳定性，如图4。
10、管道校准，自动启用
当液位低于一半的时候，侧面的校准探头无法进行正常校准，液位计自动启用管道校准，通过进出液管道来进行实时校准，进一步提高测量精度，如图5。
11、全量程实时跟踪，空罐进液不需重启
不论是空罐还是有液，不管液位的高低，液位计可以全量程实时跟踪。
12、安装调试大幅简便
液位计高度智能化，现场安装调试工作大幅减小，实现傻瓜式安装。
13、液位计显示远传指标有多种选择
液位计可以显示远传液位、液位百分比、体积、质量等。14、带继电器输出
可实现单点报警或双点报警输出。

应用领域
外贴式液位计特别适合密闭容器内的各种有毒物质、强酸、强碱及各种液体（液氯，液氨，氯乙烯，液化石油气，液化天然气，丙烷，丁烷，乙烯，丙烯，丁二烯，丙酮，汽油，煤油，柴油，盐酸，硫酸，王水等）的非接触式***测量，部分已测介质请参见下表。仪表采用隔爆设计，可在需要防爆的场合应用。可广泛应用于石油、矿业、发电厂、化工厂、水处理厂、污水处理站、农业用水、环保监测、食品（酿酒业，饮料业、添加剂、食用油、奶制品）、抗洪防汛、水文监测等许多行业。

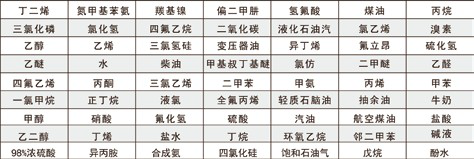

部分已测介质

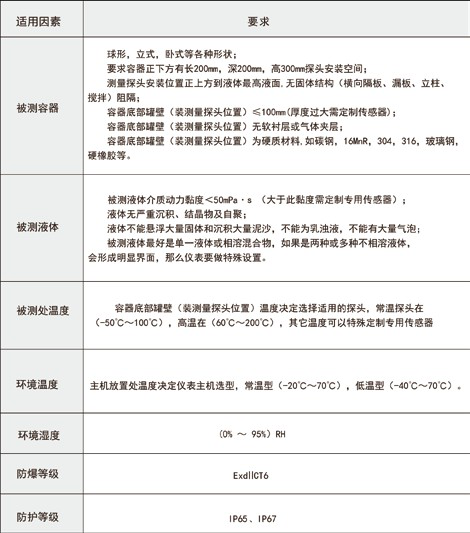

适用范围

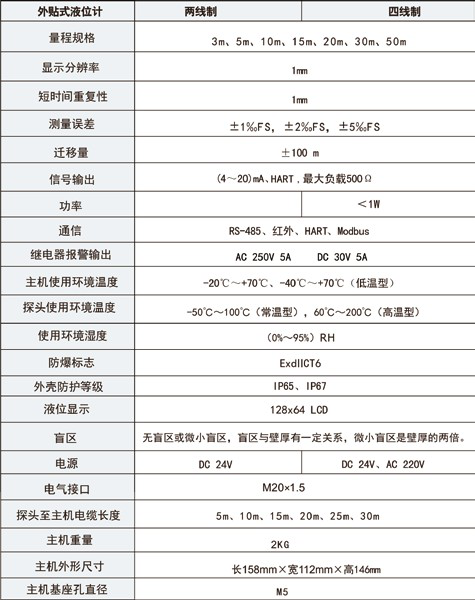

性能指标

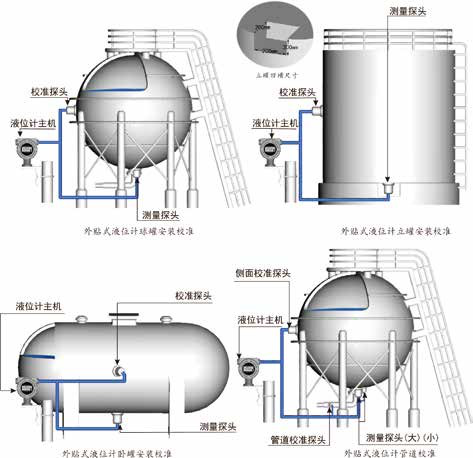

安装校准方法

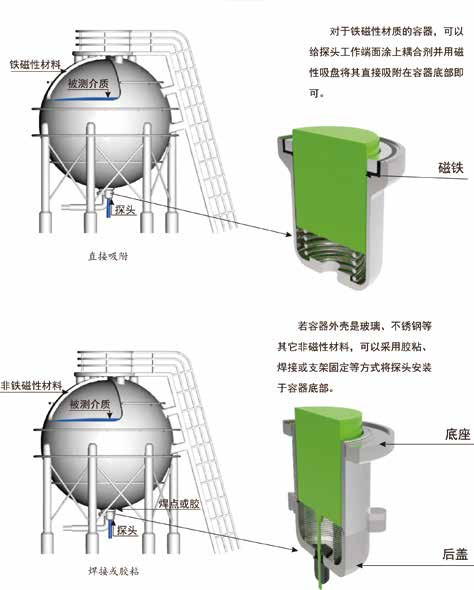

探头固定方法

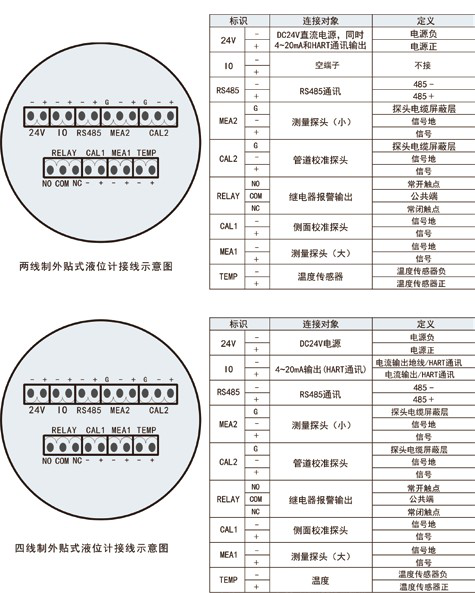

电气连接
