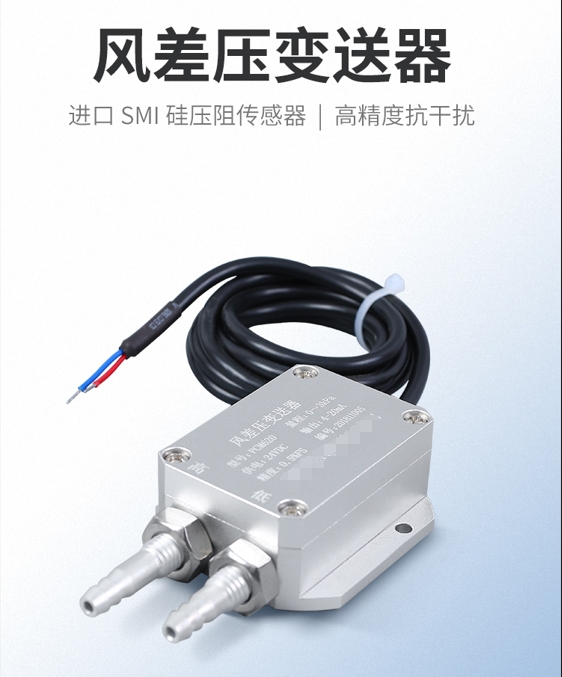

微压变送器采用了高性能SMI硅压阻式压力芯片为敏感核心，外壳为合金铝材质，内部的专用 集成电路将传感器毫伏信号转换成标准电流或电压信号，可以直接与计算机接口卡、控制仪表、智 能仪表、变频器或PLC等方便相连。 微压变送器具有体积小、重量轻等特点，广泛应用于锅炉送风、井下通风等电力、煤炭行业过 程控制领域。

1 技术指标 测量范围：(-5.5～0～5.5)kPa量程内可选； 供电电源：9～24VDC； 输出信号：4～20mA（0～5V、0～10V等可定制）； 准确度等级：0.5级； 压力过载：≤150%； 工作温度：-20~80℃； 介质兼容：干燥无腐蚀的气体； 2 外形尺寸及安装 外形结构见图1。 长倒刺嘴为正压端。 3 电气连接 电流：红线：24VDC电源+； 蓝线：电流输出+。 电压：红线：24VDC电源+； 蓝线：24VDC电源-； 黄线：电压输出+。 4 安装方法 图1 选择易于操作、维护的地方进行安装； 5 安全使用注意事项 ⑴ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。 ⑵ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修 理，应及时与厂家联系
