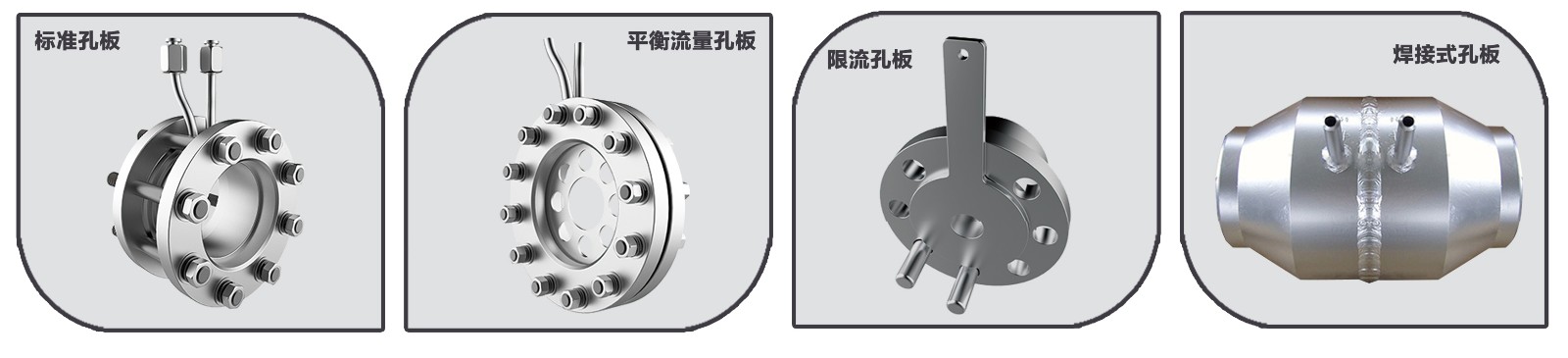

HQ-JL标准孔板流量计
这是一类规格zui多的标准节流装置，是节流装置中结构zui简单、适应性zui强的一种产品，广泛使用在各种流体特别是气体流量测量中，其设计、制造和使用均符合国际标准IS05167的规定，并按照国标JJG64097进行检定。标准孔板按照取压方式可分为角接取压(包括环室取压和单独钻孔取压两种)、法兰取压、径距取压（D-D/2）三种类型，目前现场常用的有环室取压和法兰取压两种方式。
孔板特点：50~DN500
●依据国家标准GB/T2624-93 进行设计制造
●依据国家检定规程JJG 640-94进行出厂检定
●取压方式：角接取压、法兰取压、径距取压
●基本精度：土0.5%、士1.0%、土1.5%
●流量范围：≥1:15
●公称压力：0.6、 1.0、1.6、2.5、4.0、 6. 4、10、 16/32 (MPa)
●被测介质：水、空气、天然气、饱和蒸汽、过热蒸汽、其它混合气体
●被测介质温度:常规-10℃~ + 450℃

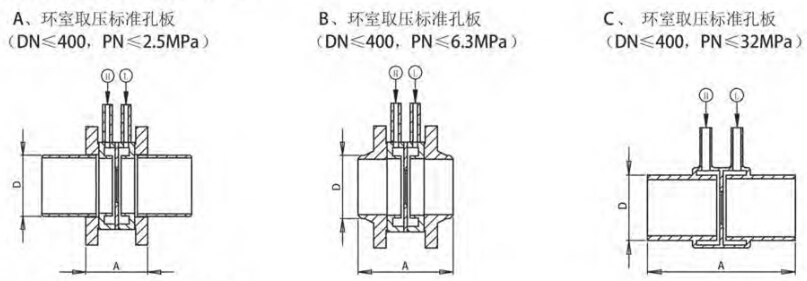

环室取压标准孔板结构示意图

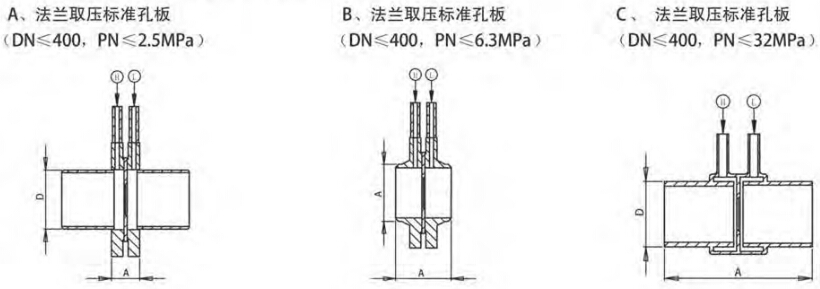

法兰取压标准孔板结构示意图
法兰取压比角接取压具有装配简单、安装方便、容易排除取压口处的脏污介质等优点，广泛应用于石油、化工等行业各种介质的流量测量、控制和调节。

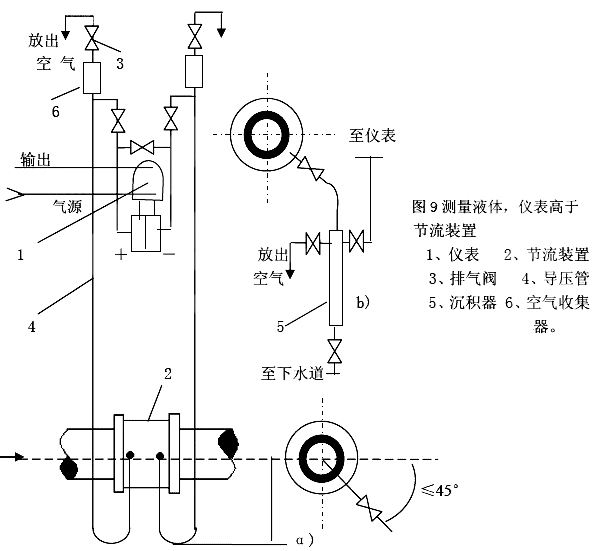

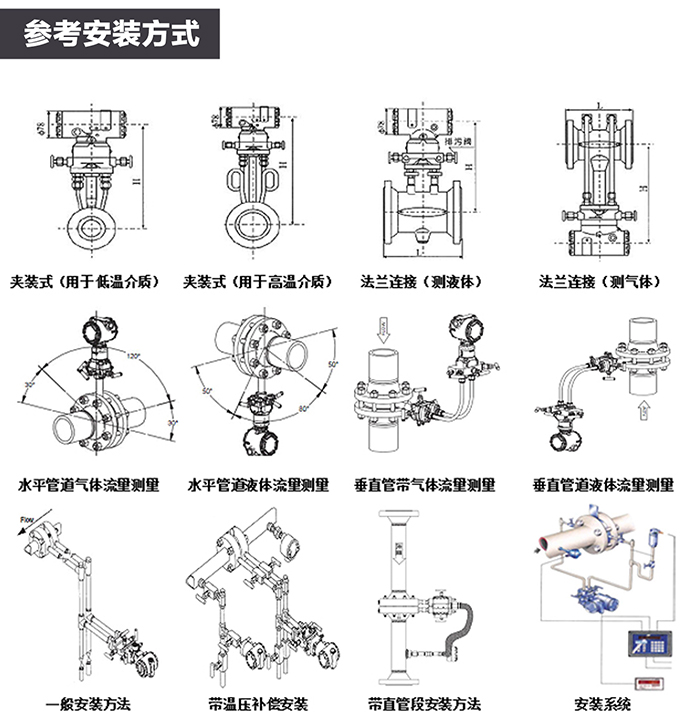

安装示意图
