产品描述

德尔塔吧流量计

一、德尔塔吧流量计的主要特性
皮托管，英文名为PitotTube,是一种测量气体总压和静压以确定气流速度的一种管状装置,*早由法国H.皮托发明而得名,早期主要用于飞机速度的测量，红旗公司在此基础上设计的HQ-PTG系列德尔塔吧流量计是一种通过测量取样点处的压力，应用伯努力定理推算出气体的速度，乘以截面积从而算出流量的测量装置。
德尔塔吧流量计适用于测量蒸汽、液体、空气、煤气等介质流速，尤其适合大口径风管风速测量，它通过测量管道风速、炉窑烟道内的气流速度，经过换算来确定流量。广泛应用于科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门，具有原理可靠、结构简单、成本低廉等特点，是工业锅炉燃气排放在线监测系统理想的流量检测配套仪表。
二、德尔塔吧流量计的组成

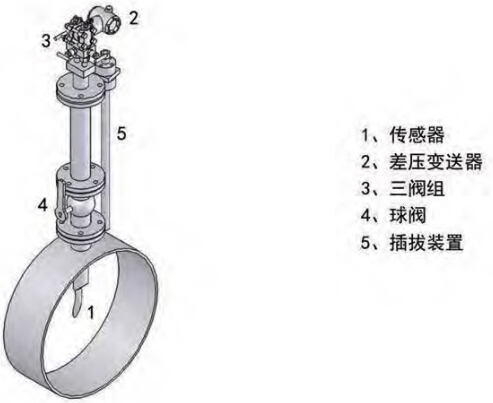

HQ-PTG系列皮托管一般由一次阻流元件(传感器)、变送器和阀组组成，特殊情况下还附有球阀、在线插拔装置、吹扫阀等。

三、德尔塔吧流量计的工作原理

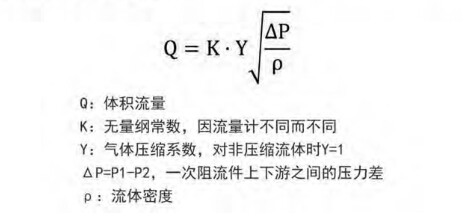

德尔塔吧流量计由一根有双层结构的弯成直角的金属小管组成，在顶端开有一个迎流的全压孔，在侧壁周围开有静压孔，将传感器插入管道中心，总压孔对准流体的上游，总压与静压之差即为管道中心的实测差压，差压变送器两端分别与总压管和静压管连接，根据数理模型实测数据拟合曲线，给出对应的流量值，将对应的流量信号通过差压变送器转换成标准的4~20mA信号。

四、德尔塔吧流量计的主要特性
1、可测多种介质
适用于测量蒸汽、液体、空气、煤气等介质管速，尤其适合大口径风管风速测量，具有原理可靠，结构简单、成本低廉等特点，是工业锅炉燃气排放在线监测系统理想的流量检测配套仪表。
2、可选在线安装插拔、清洗、反吹装置
对于部分无法停产安装的测点可以不停产选用在线插拔装置进行在线安装;对含杂质过多或脏污介质，为防止取压孔堵塞，也可以选用在线插拔装置进行定期清理或用在线反吹装置进行反吹，以保证测量长期准确可靠。
3、中心取压，本质防堵
传感器位于管线中心取压，本质防堵，选配带清灰棒配置的实现在线自动清灰，防堵效果更佳。
4、安装费用低，基本免维护
插入式安装方式，安装简单，加上传感器顶端独特的耐磨涂层，传感器形状可长期保持不变，因而长期稳定性好。

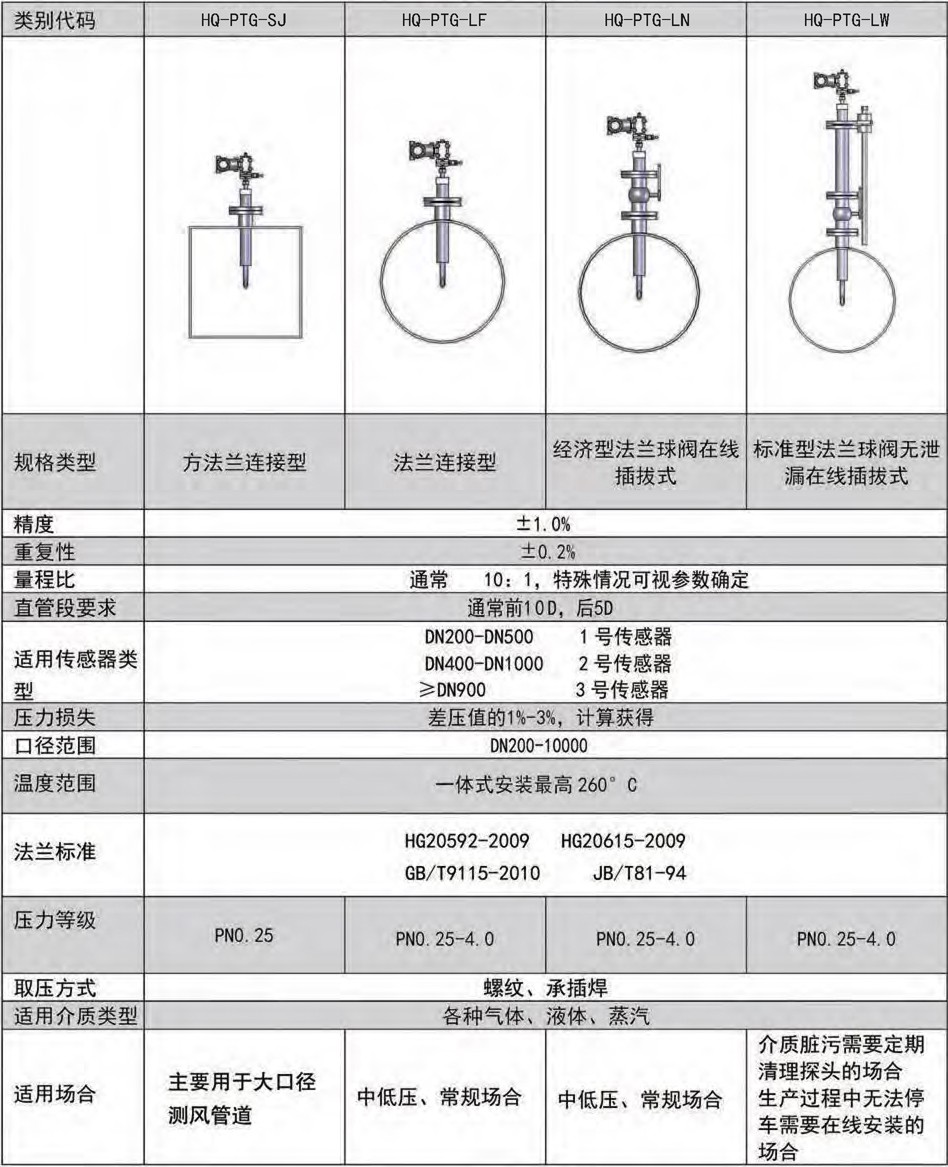

五、德尔塔吧流量计的规格类型

六、德尔塔吧流量计的选型表

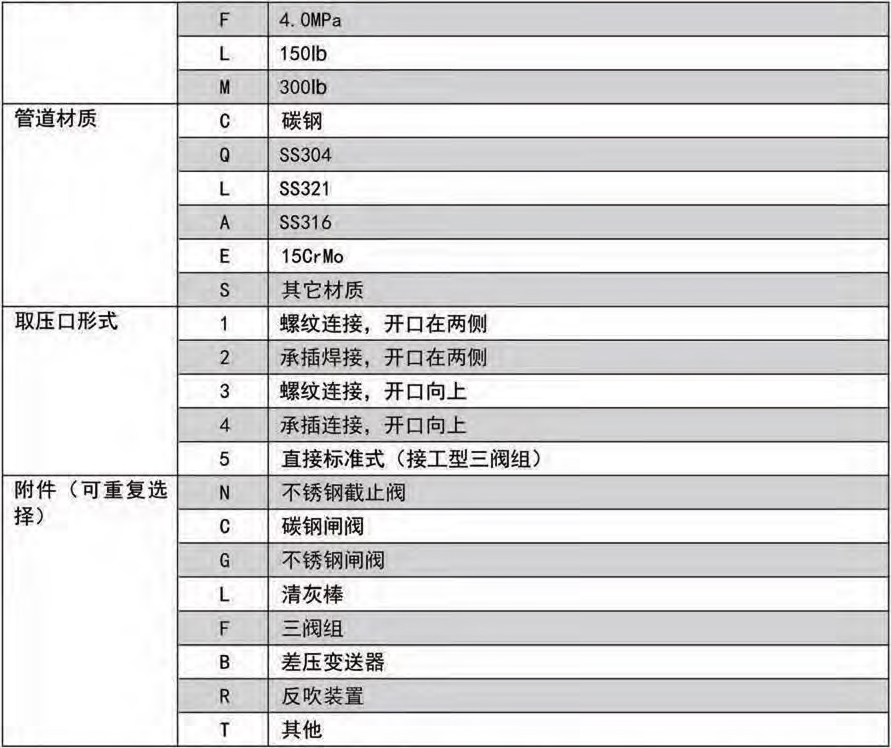

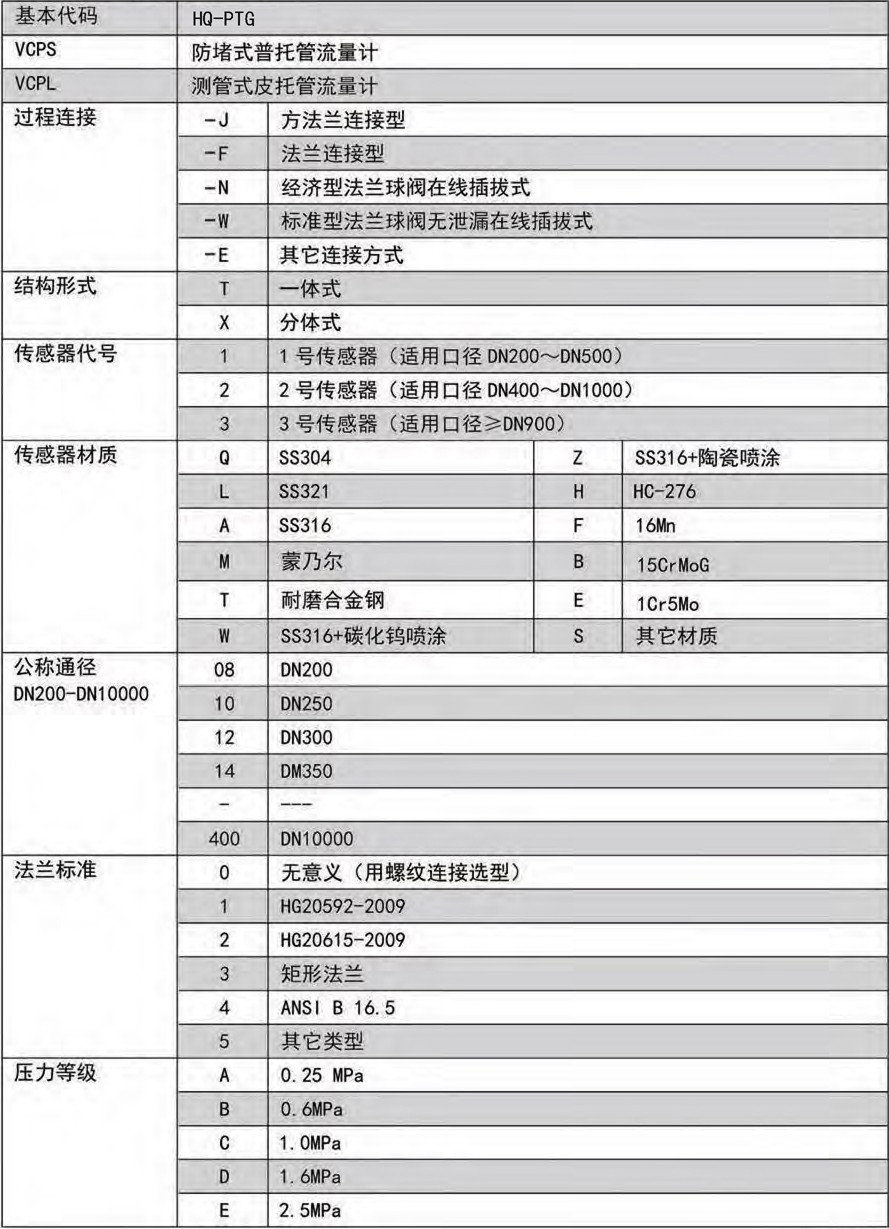

德尔塔吧流量计选型代码表

*德尔塔吧流量计为分体式时，不含所有安装附件，订货时按用户需求配套，配套螺纹安装底座和法兰安装底座的材质与现场管道材质相同。
*管道为矩形管道时，公称通径规格按*宽面尺寸选型。

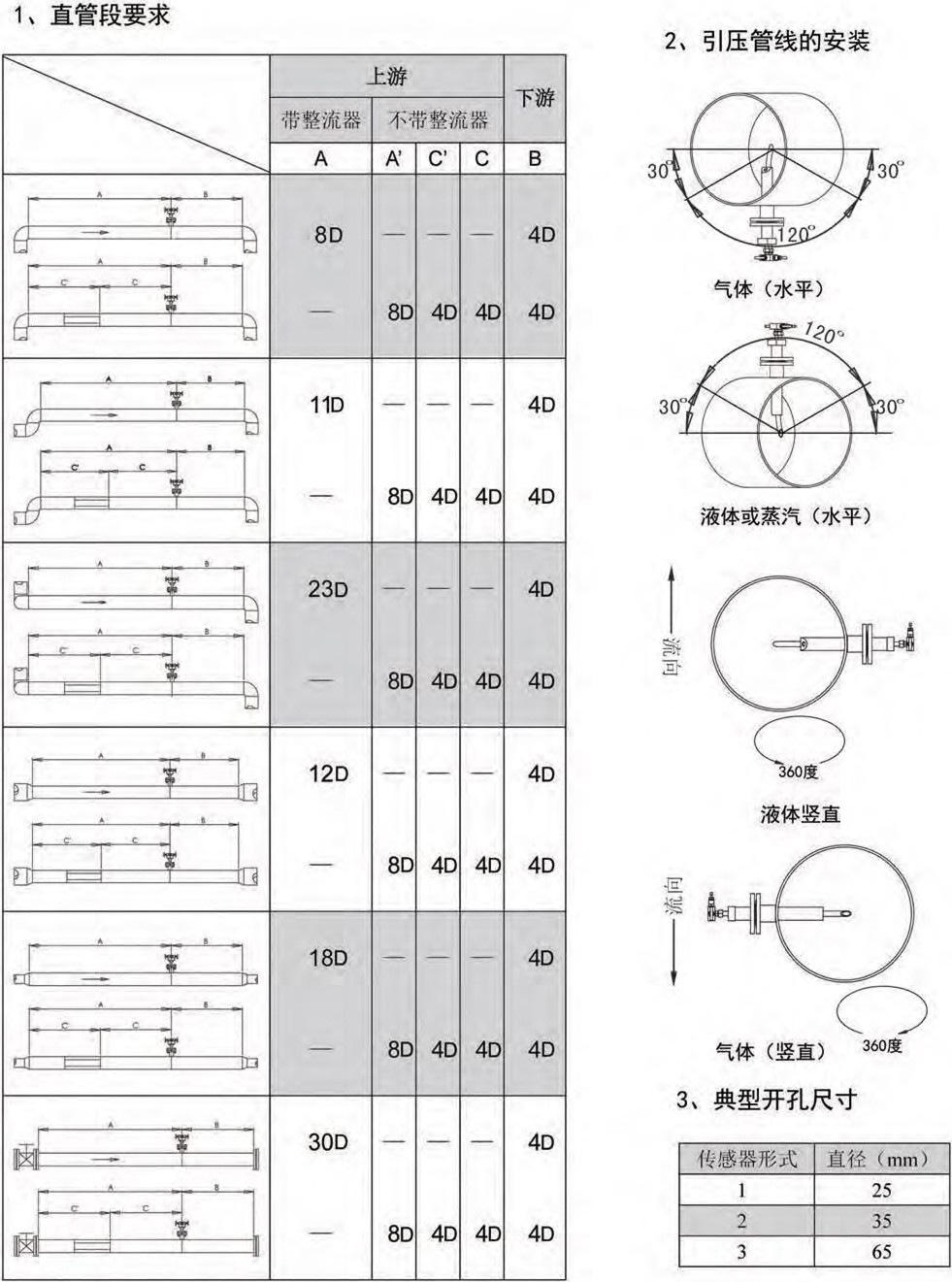

七、德尔塔吧流量计安装要求

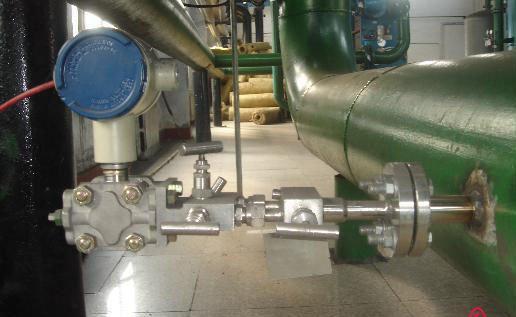

七、德尔塔吧流量计现场实物安装图
